Бомбардировщик
Ju 88 C-6
История
Характеристики

В 1935 г. Техническое управление министерства авиации Германии решило, что вместо многоцелевого тяжёлого истребителя-бомбардировщика-разведчика Люфтваффе необходим скоростной бомбардировщик. По этому заданию фирмой «Юнкерс» был создан самолет Ju 88, который испытывался в 1936-1937 гг., но требования в очередной раз изменились и эту машину потребовали переделать в двухмоторный пикирующий бомбардировщик, поэтому прототип нового бомбардировщика взлетел только 2 февраля 1938 г. Высокие скоростные характеристики, хорошая маневренность и большая боевая нагрузка позволяли использовать его для выполнения разнообразных боевых задач, и уже в 1939 г. на его базе начали создавать тяжёлый истребитель. Первые истребители получали переделкой серийных бомбардировщиков путем установки наступательного вооружения и сокращения численности экипажа. Они с успехом использовались как тяжёлые ночные истребители, и в августе 1941 г. министерство авиации заключило с фирмой «Юнкерс» контракт на изготовление тяжёлых истребителей Ju 88С-6. Первая опытная машина этого типа проходила испытания в в ноябре 1940 г. - феврале 1941 г., а серийное производство началось в 1942 г. Ju 88С-6 производился вплоть до 1944 г., непрерывно модернизируясь.

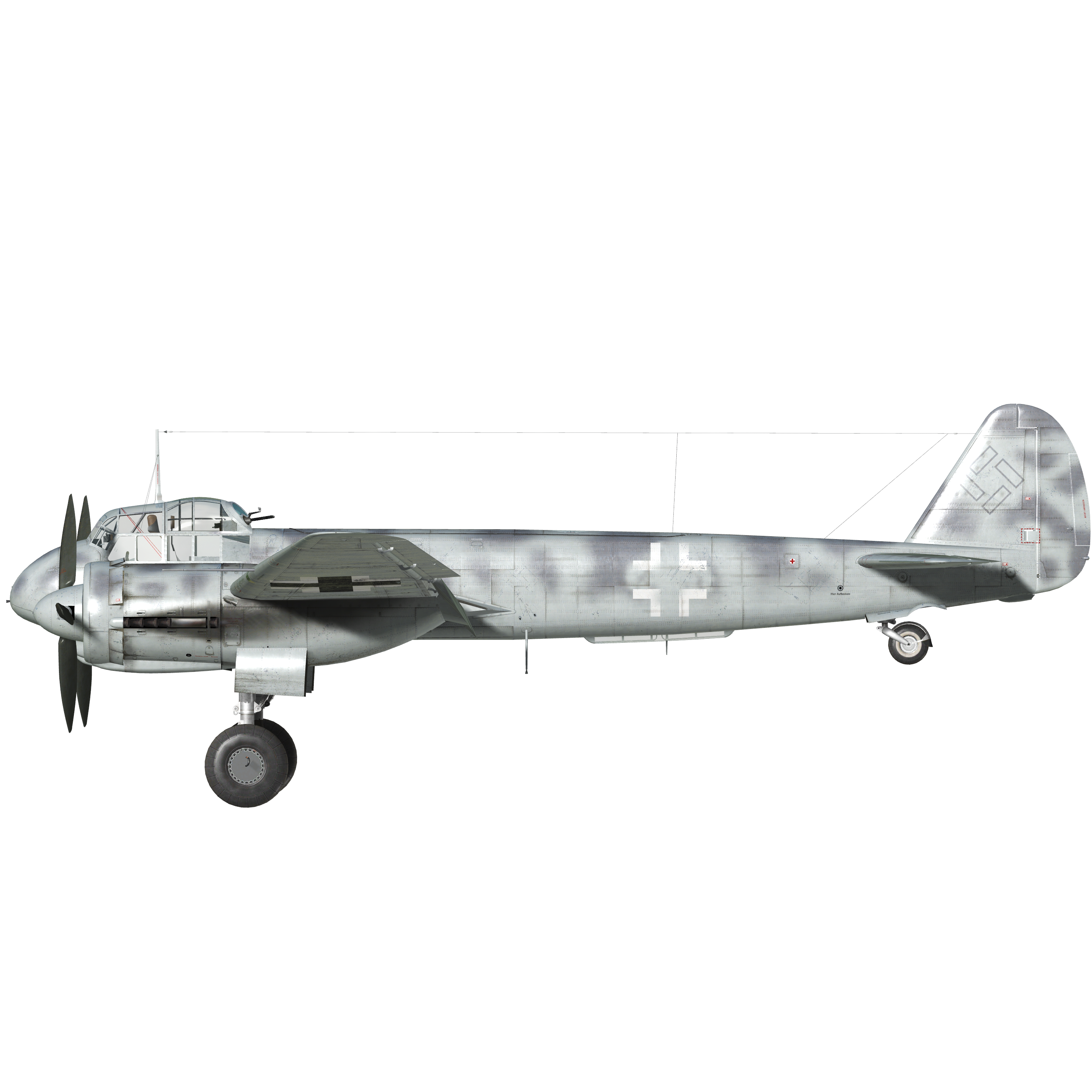

Ju 88С-6 представлял собой двухмоторный цельнометаллический моноплан с двигателями водяного охлаждения Jumo 211J-1 или -2 взлетной мощностью 1340 л.с. Самолёты получили усиленные стойки шасси с колёсами увеличенного диаметра.

На первых сериях стояло наступательное вооружение из 3 пушек и 3 пулемётов, но C-6 поставлялись как с парой пушек МG-FF/М в нижней гондоле, так и без них. Оборонительное вооружение было различным. В задней части кабины назад ставилась пара пулеметов МG-81, либо один МG-15, либо МG-131. В задней части гондолы при отсутствии пушек ставилась либо спарка МG-81Z с 1800 патронами, либо один МG-15. Взамен прежней линзовой люковой установки появилась турель. На истребителях поздних серий, которые стали применяться ночью, подфюзеляжная гондола отсутствовала. Позднее на самолёт стали устанавливать радиолокатор, а часть машин получила ещё и установленные в фюзеляже 20-мм пушки, стреляющие под углом к горизонту.

Всего известны 3 варианта Ju 88С-6 (надо отметить, что обозначения модификаций появились не сразу):
- Ju 88С-6а тяжёлый ночной истребитель без локатора,
- Ju 88С-6b тяжёлый ночной истребитель с локатором «Лихтенштейн» моделей FuG 202, FuG 212 или FuG 220. В процессе ремонтов дополнительно устанавливалась пассивная поисковая система FuG 227. Ночные истребители оснащались удлиненными пламегасителями на выхлопных патрубках двигателей.
- Ju 88С-6c отличались радиолокатором FuG 220 «Лихтенштейн» SN-2, а позднее и наличием дополнительной пушечной батареи в так называемой установке «шраге мьюзик» («джаз») в центральной секции фюзеляжа. Считалось, что она позволяет поражать бомбардировщики в наиболее уязвимую нижнюю часть фюзеляжа, не входя в зону обстрела их оборонительных пулемётов.

Первые истребители Ju 88С-6, не имевшие радиолокаторов, поступили на вооружение ночных истребительных эскадр, но, несмотря на наименование, эти самолеты использовались преимущественно днём в качестве дальних истребителей и штурмовиков. Затем С-6 начали поступать в бомбардировочные эскадры, где были развернуты специализированные отряды штурмовиков, главными целями которых являлись железнодорожные эшелоны и автоколонны. С образованием в ноябре 1942 г. группы «морских охотников», действовавшей на морских коммуникациях союзников Атлантике, обозначилась еще одна сфера применения С-6. Однако с установкой локаторов ночной истребитель Ju 88С-6 превратился в важнейший элемент системы германской ПВО. В 1944 г. сборочные линии Ju 88 практически полностью переключились на выпуск истребительного варианта. Ухудшение аэродинамических качеств в связи с появлением многочисленных антенн отрицательно сказались на летных данных истребителя и его управляемости, в результате резко возросли их эксплуатационные потери.

Использованные источники:

  1. W. Creen «The Warplanes of the Third Reich», Galahad Books, 1986

  2. «Крылья Люфтваффе» Перевод книги В. Грина «Боевые самолеты Третьего Рейха» А. Фирсов, 1993

  3. Материалы сайта airwar.ru

Приборная скорость сваливания в полётной конфигурации: 185..203 км/ч
Приборная скорость сваливания в посадочной конфигурации: 155..183 км/ч
Предельная скорость в пикировании: 670 км/ч
Разрушающая перегрузка: 8,0 единиц
Угол атаки сваливания, в полётной конфигурации: 21,0 °
Угол атаки сваливания, в посадочной конфигурации: 16,6 °

Максимальная истинная скорость у земли, режим двигателя - набор высоты: 427 км/ч
Максимальная истинная скорость на высоте 2000 м, режим двигателя - набор высоты: 468 км/ч
Максимальная истинная скорость на высоте 5300 м, режим двигателя - набор высоты: 498 км/ч

Практический потолок: 9300 м
Скороподъёмность у земли: 9,2 м/с
Скороподъёмность на высоте 3000 м: 7,3 м/с
Скороподъёмность на высоте 6000 м: 5,7 м/с

Время виража предельного по тяге у земли: 26,8 с, на скорости 250 км/ч по прибору
Время виража предельного по тяге на высоте 3000 м: 39,4 с, на скорости 250 км/ч по прибору

Продолжительность полёта на высоте 3000 м: 4,1 ч, на скорости 300 км/ч по прибору

Скорость взлётная: 170..210 км/ч
Скорость на глиссаде: 210..220 км/ч
Скорость посадочная: 150..160 км/ч
Посадочный угол: 9 °

Примечание 1: данные указаны для условий международной стандартной атмосферы.
Примечание 2: диапазоны характеристик даны для допустимого диапазона масс самолёта.
Примечание 3: максимальные скорости, скороподъемности и время виража даны для стандартной массы самолёта.
Примечание 4: скороподъемность дана на режиме работы двигателя "набор высоты", время виража - на взлётном.

Двигатель:
Модель: Jumo-211J
Максимальная мощность на чрезвычайном режиме у земли: 1420 л.с.
Максимальная мощность на режиме набора высоты у земли: 1190 л.с.
Максимальная мощность на режиме набора высоты на высоте 1500 м: 1260 л.с.
Максимальная мощность на режиме набора высоты на высоте 4900 м: 1180 л.с.

Режимы работы двигателя:
Номинальный (время неограничено): 2250 об/мин, 1,15 атмосфер
Набор высоты (до 30 минут): 2400 об/мин, 1,25 атмосфер
Взлётный (до 1 минуты): 2600 об/мин, 1,42 атмосфер

Температура воды на выходе из двигателя номинальная: 80 °С
Температура воды на выходе из двигателя предельная: 110 °С
Температура масла на выходе из двигателя номинальная: 100 °С
Температура масла на выходе из двигателя предельная: 130 °С

Высота переключения нагнетателя: автомат

Масса пустого самолёта: 8315 кг
Минимальная масса (без БК, 10% топлива): 9139 кг
Стандартная масса: 10500 кг
Максимальная взлётная масса: 13503 кг
Максимальный запас топлива: 1277 кг / 1680 л
Максимальная полезная нагрузка: 5188 кг

Вооружение курсовое:
2 x 7,92мм пулемёт "MG 17", 1000 патронов, 1200 выстр/мин, носовой
7,92мм пулемёт "MG 17", 800 патронов, 1200 выстр/мин, носовой
3 x 20мм пушка "MG FF", 120 снарядов, 540 выстр/мин, носовая
20мм пушка "MG 151/20", 350 снарядов, 700 выстр/мин, носовая (модификация)

Вооружение оборонительное:
Верхнее: 7,92мм пулемёт "MG 81", 1000 патронов, 1600 выстр/мин
Верхнее: 13,0мм пулемёт "MG 131", 500 патронов, 900 выстр/мин (модификация)

Вооружение бомбовое:
До 10 x 55 кг осколочно-фугасных авиабомб "SC 50"
До 2 x 249 кг осколочно-фугасных авиабомб "SC 250"
До 2 x 500 кг осколочно-фугасных авиабомб "SC 500"
До 2 x 1090 кг осколочно-фугасных авиабомб "SC 1000"

Длина: 14,7 м
Размах крыла: 20,02 м
Площадь крыла: 52,7 кв.м

Начало участия в боевых действиях: ноябрь 1942

Особенности эксплуатации:
- Двигатели оборудованы двухступенчатыми нагнетателями, переключение скоростей которых выполняется автоматически. Высота переключения скоростей нагнетателей зависит от оборотов двигателей. Также при необходимости можно принудительно включить первую ступень нагнетателя для каждого двигателя.
- Двигатели оборудованы автоматическими высотными корректорами, поддерживающими оптимальный состав топливовоздушной смеси.
- Регуляторы постоянных оборотов винтов поддерживают заданные рычагами винтов обороты моторов за счёт автоматического изменения шага винтов.
- Воздушные винты имеют режим флюгирования по потоку. Флюгирование винта применяется для уменьшения сопротивления от вращающегося винта в случае выхода двигателя из строя.
- Темература воды и масла регулируется открытием выходных створок капота двигателей в ручном режиме. На входе в двигатели при сезонном обслуживании самолёта могут устанавливаться дополнительные заслонки для регулирования температуры масла.
- Самолёт оснащён триммерами во всех трёх каналах управления.
- Закрылки имеют 3 фиксированных положения: убраны, взлётное положение (25°) и посадочное положение (50°). Привод закрылков гидравлический. Угол выпуска закрылков можно проконтролировать по сигнальным лампам.
- Самолёт имеет автоматически управляемый стабилизатор, угол установки которого зависит от угла выпуска закрылков. Для контроля положения стабилизатора есть две сигнальные лампы, расположенные рядом с лампами закрылков.
- Также самолёт оборудован системой "зависания" элеронов, работающей синхронно с выпуском закрылков.
- Выпуск шасси занимает продолжительное время, поэтому перед посадкой шасси следует выпускать заблаговременно.
- Хвостовое колесо свободно ориентируемо, стопора не имеет. В связи с этим при движении по ВПП с большой скоростью на взлёте или посадке следует уверенно и аккуратно работать педалями, своевременно парируя стремление самолёта к развороту.- Самолёт имеет раздельное управление гидравлическими тормозами левого и правого колёс шасси. Торможение каждого колеса осуществляется нажатием на верхнюю часть соответствующей педали.
- Самолёт имеет раздельное управление гидравлическими тормозами левого и правого колёс шасси. Торможение каждого колеса осуществляется нажатием на верхнюю часть соответствующей педали.
- Самолёт оснащён отдельными топливомерами для левой и правой групп баков с переключением между внутренними и внешними баками в каждой группе. Выбор бака для индикации по-умолчанию производится комбинацией клавишь (RShift+I). Также есть сигнальные лампы полного заполнения и лампы малого остатка топлива (180 литров) во внутренних баках.
- Линия прицеливания курсового вооружения задана под углом возвышения -4.5 градуса относительно продольной оси самолёта
- На самолёте установлен электросбрасыватель подвесного оружия, который позволяет выбирать между внешними и внутренними бомбодержателями и задавать различные серии сброса бомб. Также самолёт оборудован задатчиком интервала между сбросом бомб в серии.

Основные данные и рекомендуемые положения органов управления самолётом:
1. Запуск двигателя:
- рекомендуемое положение рукояти управления смесью: автоматическое управление смесью
- рекомендуемое положение рукояти управления створками капота: закрыто
- рекомендуемое положения рукояти управления шагом: тяжелый винт
- рекомендуемое положение рычага управления двигателем: 10%

2. Рекомендуемые положения рукояти смеси при различных режимах полёта: автоматическое управление смесью

3. Рекомендуемые положения рукояти управления выходными створками капота при различных режимах полёта:
- взлёт: открыто 100%
- набор высоты: открыто 100%
- крейсерский полёт: открыто 20% (зимой закрыть при необходимости)
- бой: открыто 50% (зимой закрыть при необходимости)

4. Ориентировочный расход топлива на различных режимах работы на высоте 2000 м:
- крейсерский режим работы двигателя:
