Истребитель
MC.202 8 серии
История
Характеристики

Опыт боевых действий в Испании привел итальянское командование, как и советское, к выводу о необходимости перевооружения авиации на более современные модели истребителей. В 1939 г. в серию были запущены истребители Fiat CR.42 «Falco», Fiat G.50 «Freccia» и Macchi C.200 «Saetta» с двигателем Fiat A.74 RC.38 воздушного охлаждения. Однако первые же воздушные бои с новейшими французскими и английскими истребителями показали, что эти машины уступают противникам по всем характеристикам: одной из причин был установленный на них слабый двигатель с большим лобовым сопротивлением, а своих авиадвигателей водяного охлаждения Италия не выпускала. Поэтому в начале 1940 г. компания «Макки» приобрела экземпляр немецкого рядного двигателя Daimler-Benz DB 601, к тому моменту уже успешно использовавшегося на истребителе Bf 109. Главный конструктор фирмы Марио Кастольди с группой инженеров в инициативном порядке разработал под него новый истребитель, получивший обозначение M.C.202. Самолёт разрабатывался на базе истребителя M.C.200, который отличался хорошей управляемостью и технологичностью в производстве.

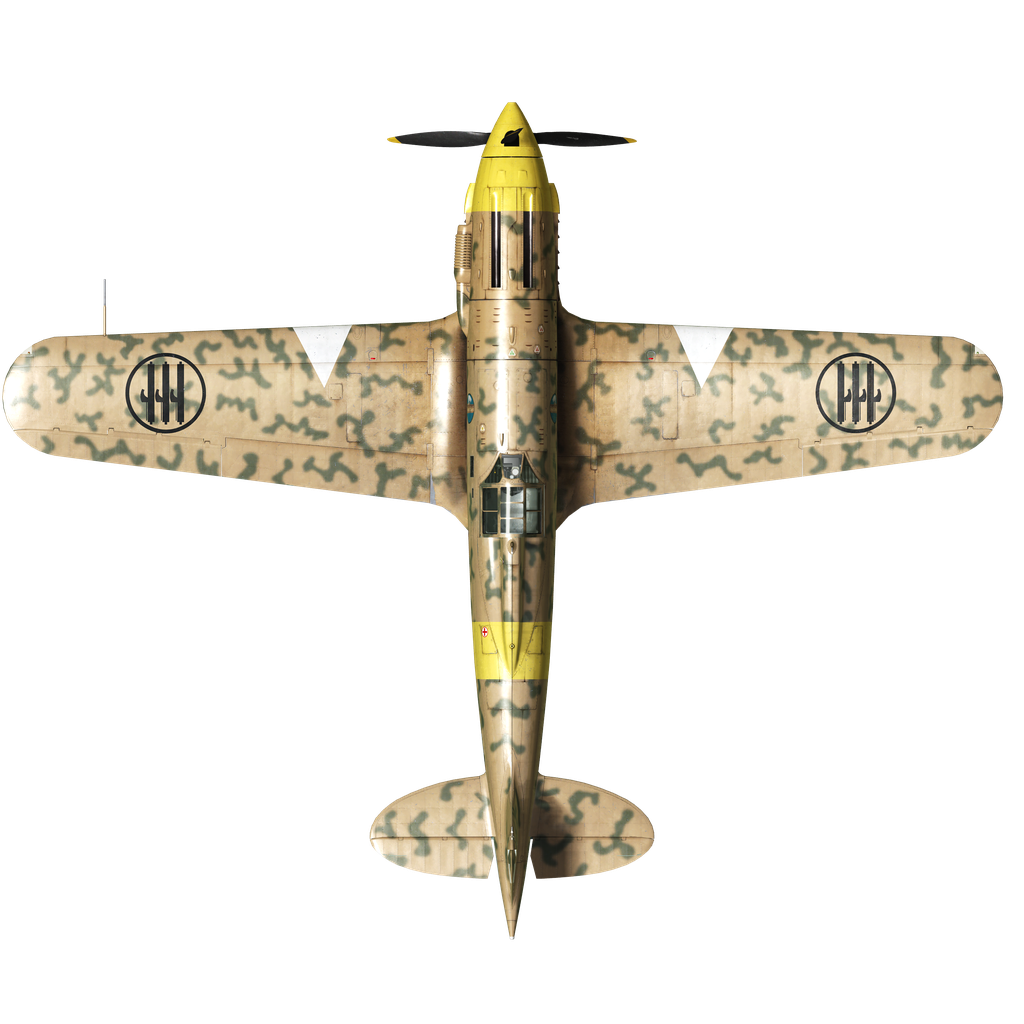

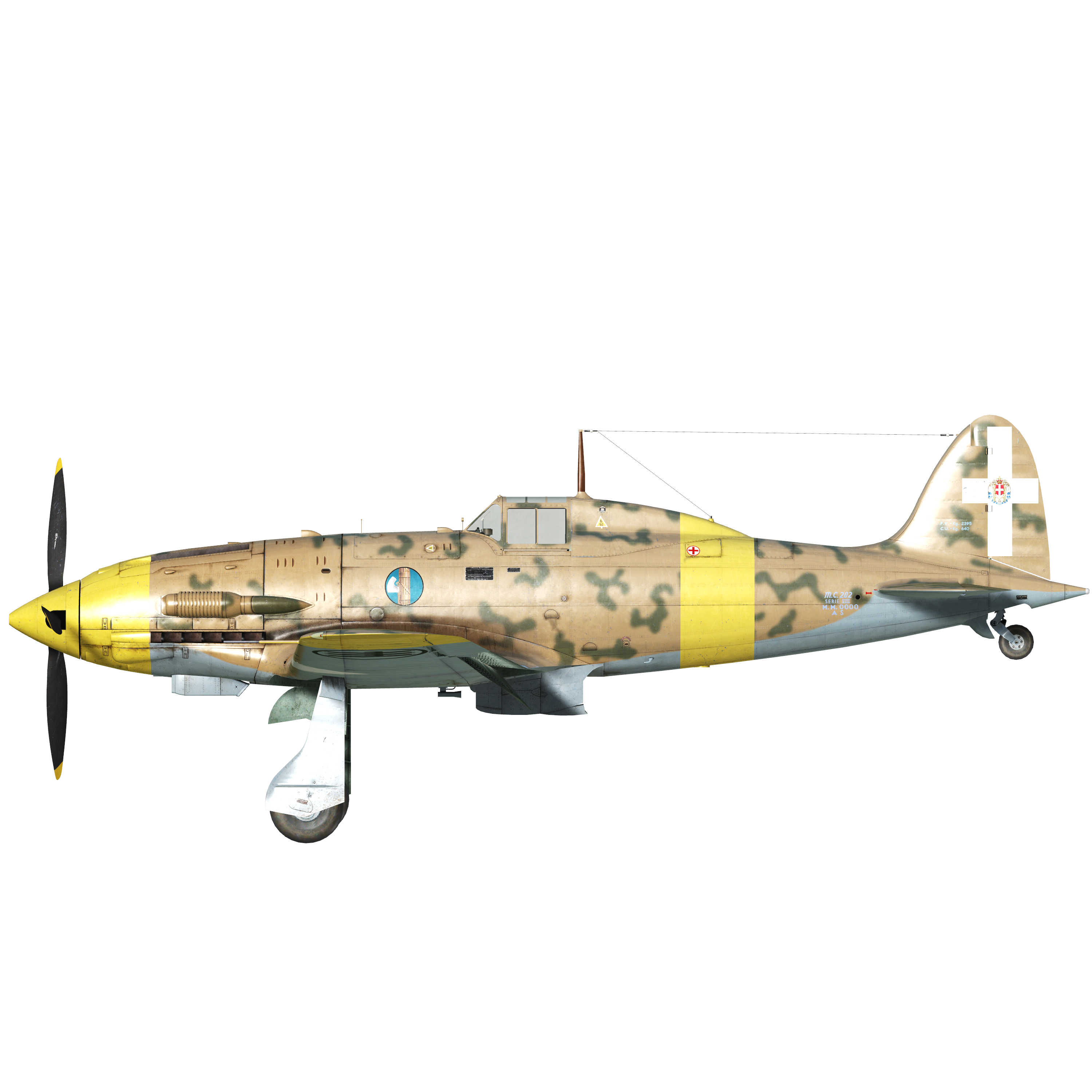

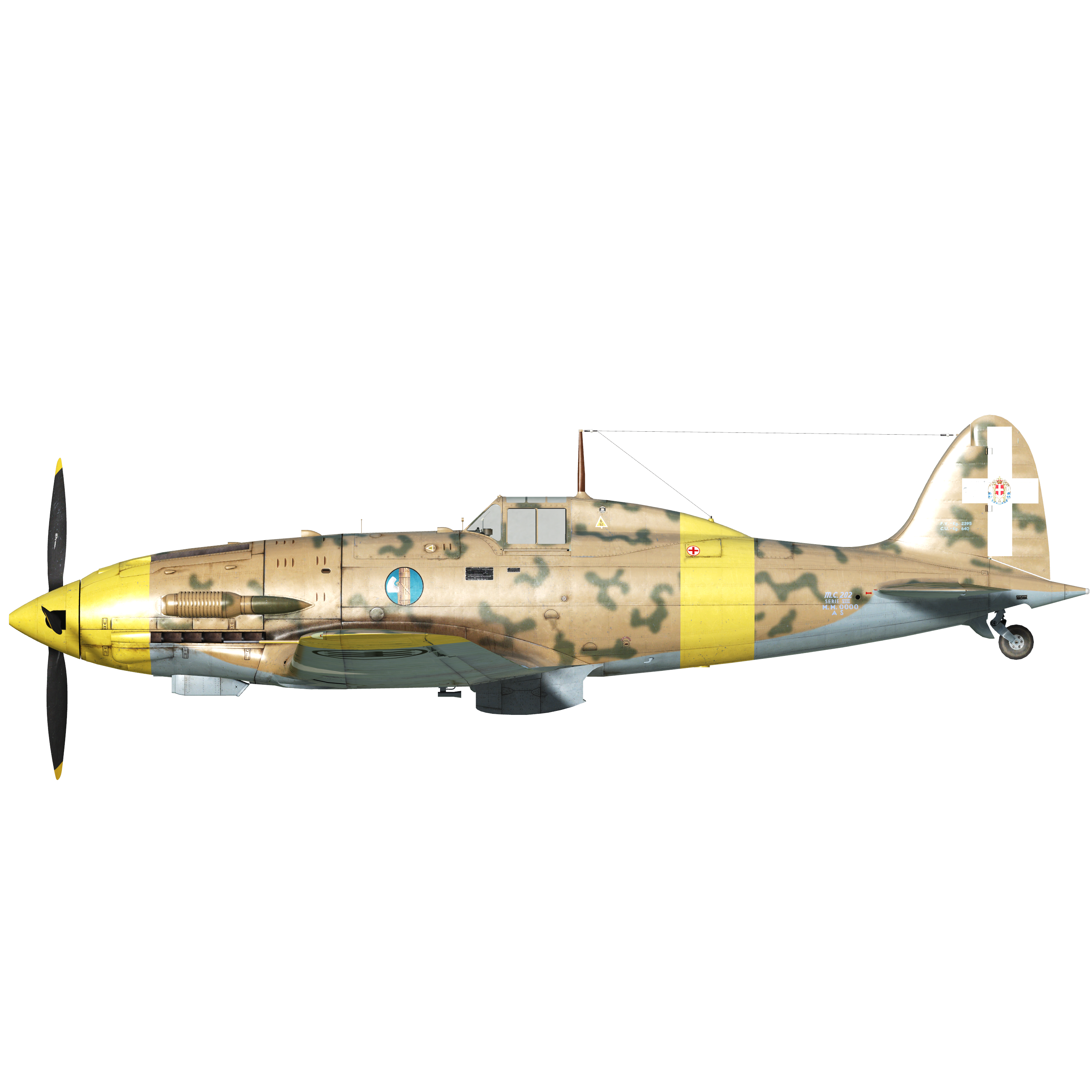

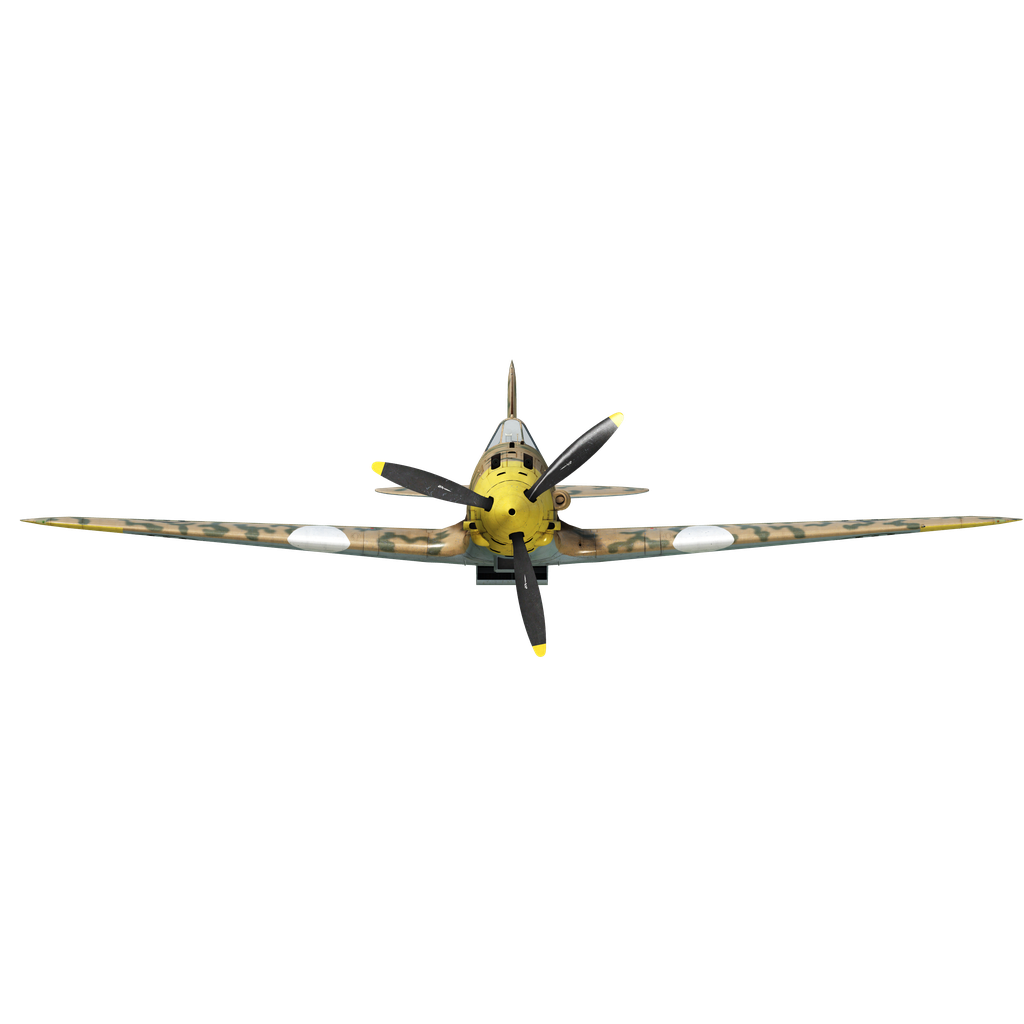

M.C.202 «Folgore» («Молния») был цельнометаллическим истpебителем-перехватчиком. Заново сконструированный компактный фюзеляж отличался аэродинамической чистотой. Прочная конструкция фюзеляжа и крыльев имела гладкую клепку на всех поверхностях и тщательное «зализывание» всех поверхностей. Мощность двигателя жидкостного охлаждения Daimler-Benz DB 601, выпускаемого по лицензии фирмой «Альфа Ромео» под обозначением R.A.1000 RC41, составляла 1175 л.с. (1100 л.с. на боевом режиме на высоте 3700 м). Охлаждение мотора было хорошо продумано и включало, кроме водяного охлаждения с несколькими насосами для воды, дополнительные воздухозаборники для подачи воздуха к головкам цилиндров. Истребитель имел закрытый фонарь кабины, откидывающийся в сторону, и короткий верхний гаргрот, который служил заголовником и капотажной дугой. Уникальной особенностью самолёта было асимметричное крыло: для компенсации вращательного момента двигателя левая консоль на 21 см длиннее правой.

От первых машин самолёты VIII серии отличались вооружением: кроме двух крупнокалиберных пулемётов в носовой части фюзеляжа, начиная с VI серии в консолях крыла устанавливались ещё два пулемёта винтовочного калибра.

В 1942 г. было построено 50 самолетов VIII серии, начавших поступать на фронт с июня.

«Фольгоре» стал для итальянских ВВС первым истребителем по-настоящему мирового уровня. Превосходная аэродинамика, высокая скорость и маневренность в сочетании с отличной скороподъемностью и комфортностью пилотирования ставили его в один ряд с лучшими истребителями начального периода Второй мировой. M.C.202 использовался в боях в Африке, в небе над Мальтой, Сицилией и Италией.

В сентябре 1942 г. для пополнения частей итальянских ВВС на Восточном фронте в СССР было отправлено 12 M.C.202, которые вошли в состав 21-й истребительной группы, вооружённой в основном M.C.200. Самолёты равномерно распределили между эскадрильями. Эти подразделения участвовали в наступлении 8-й итальянской армии к Дону и обороне под Сталинградом. M.C.202 вели борьбу с советскими истребителями Як и ЛаГГ, поддерживали свои войска штурмовыми действиями. С августа 1941 по январь 1943 г. M.C.200 и 202 совершили в целом 6361 вылет на завоевание воздушного превосходства, поддержку войск и штурмовку.

Использованные источники:

  1. Gianni Cattaneo «The Macchi C.202» Aircraft Profile, 28 1965

  2. «С. Кедров «"Macchi" - заядлые вояки (Итальянские истребители Марио Кастольди)» Журнал «Крылья Родины» №6 1999

  3. Материалы сайта airwar.ru

Приборная скорость сваливания в полётной конфигурации: 151..166 км/ч
Приборная скорость сваливания в посадочной конфигурации: 139..152 км/ч
Предельная скорость в пикировании: 850 км/ч
Разрушающая перегрузка: 14,8 единиц
Угол атаки сваливания, в полётной конфигурации: 19,6 °
Угол атаки сваливания, в посадочной конфигурации: 17,4 °

Максимальная истинная скорость у земли, режим двигателя - боевой: 500 км/ч
Максимальная истинная скорость на высоте 2000 м, режим двигателя - боевой: 543 км/ч
Максимальная истинная скорость на высоте 5000 м, режим двигателя - боевой: 604 км/ч

Практический потолок: 11300 м
Скороподъёмность у земли: 17,3 м/с
Скороподъёмность на высоте 3000 м: 15,1 м/с
Скороподъёмность на высоте 6000 м: 10,6 м/с

Время виража предельного по тяге у земли: 22,6 с, на скорости 270 км/ч по прибору
Время виража предельного по тяге на высоте 3000 м: 28,2 с, на скорости 270 км/ч по прибору

Продолжительность полёта на высоте 3000 м: 2,2 ч, на скорости 350 км/ч по прибору

Скорость взлётная: 160..190 км/ч
Скорость на глиссаде: 190..200 км/ч
Скорость посадочная: 140..150 км/ч
Посадочный угол: 13,9 °

Примечание 1: данные указаны для условий международной стандартной атмосферы.
Примечание 2: диапазоны характеристик даны для допустимого диапазона масс самолёта.
Примечание 3: максимальные скорости, скороподъемности и время виража даны для стандартной массы самолёта.
Примечание 4: скороподъемностьи дана на боевом режиме работы двигателя, время виража - на форсированном.

Двигатель:
Модель: RA.1000
Максимальная мощность на форсированном режиме у земли: 1175 л.с.
Максимальная мощность на боевом режиме у земли: 1050 л.с.
Максимальная мощность на боевом режиме на высоте 3700 м: 1100 л.с.

Режимы работы двигателя:
Номинальный (время неограничено): 2200 об/мин, 1,23 атмосфер
Боевой (до 5 минут): 2400 об/мин, 1,35 атмосфер
Форсированный (до 1 минуты): 2500 об/мин, 1,45 атмосфер

Температура воды на входе в двигатель номинальная: 70..80 °С
Температура воды на выходе из двигателя номинальная: 94 °С
Температура воды на выходе из двигателя предельная: 100 °С
Температура масла на входе в двигатель номинальная: 60..75 °С
Температура масла на входе в двигатель предельная: 85 °С
Температура масла на выходе из двигателя номинальная: 90..100 °С
Температура масла на выходе из двигателя предельная: 110 °С

Высота переключения нагнетателя: гидромуфта

Масса пустого самолёта: 2448 кг
Минимальная масса (без БК, 10% топлива): 2622 кг
Стандартная масса: 2967 кг
Максимальная взлётная масса: 3197 кг
Максимальный запас топлива: 307 кг / 430 л
Максимальная полезная нагрузка: 749 кг

Вооружение курсовое:
2 x 12,7мм пулемёт "Breda SAFAT 12.7", 400 патронов, 700 выстр/мин, синхронизированный
2 x 7,7мм пулемёт "Breda SAFAT 7.7", 500 патронов, 900 выстр/мин, крыльевой (модификация)
2 x 20мм пушка "MG 151/20", 135 снарядов, 700 выстр/мин, крыльевая (модификация)

Вооружение бомбовое:
2 x 50 кг осколочно-фугасные авиабомбы "50-T"
2 x 100 кг осколочно-фугасные авиабомбы "100-T"

Длина: 8,85 м
Размах крыла: 10,58 м
Площадь крыла: 16,8 кв.м

Начало участия в боевых действиях: июнь 1942

Особенности эксплуатации:
- Движение рычага управления двигателем инвертировано: малый газ - "от себя", максимал - "на себя".
- Двигатель оборудован автоматическим высотным корректором, регулирующим оптимальный состав топливовоздушной смеси, а также нагнетателем с гидромуфтой не требующим ручного управления.
- Регулятор постоянных оборотов винта может поддерживать только два фиксированных значения оборотов двигателя: номинальные обороты 2200 об/мин, и форсированные обороты 2400 об/мин. Также есть возможность отключить регулятор и менять обороты винта вручную используя механический привод управления шагом винта.
- Водо- и маслорадиатор имеют ручное управление створками.
- На самолёте нет триммеров. Регулировка планера осуществляется на земле специальными регулировочными отгибными пластинами на рулях.
- Для компенсации влияния вращения винта самолёт имеет несимметричные консоли крыла: левая консоль на 20 см длиннее правой.
- Самолёт имеет управляемый вручную переставной стабилизатор. Его следует устанавливать в нейтральное положение перед взлётом и посадкой. Также можно пользоваться им как триммером, уменьшая усилия на ручке управления в полёте. Перед глубоким пикированием на большой скорости стабилизатор следует устанавливать так, чтобы для удержания самолёта в пикировании приходилось немного отдавать ручку управления "от себя".
- Привод посадочных щитков гидравлический. Щитки можно выпустить на любой угол до 45°. Однако наличие в системе управления щитками пневмопружины приводит к тому, что щитки могут поджиматься скоростным напором воздуха на скоростях полёта более 200км/ч, вплоть до почти полной уборки щитков.
- Свободно-ориентируемое хвостовое колесо может быть застопорено в положении "по полёту" при помощи рычага в кабине лётчика. Колесо необходимо застопорить при продолжительном рулении по прямой, а также перед взлётом и посадкой.
- Тормоза колёс шасси пневматические, дифференциальные: отклонение педалей при зажатом тормозе приводит к растормаживанию колеса, противоположного нажатой педали.
- Самолёт оснащён топливомером, показывающий остаток топлива только в переднем баке.
- Конструкция самолёта не позволяет осуществлять полёт с открытым фонарём кабины. Фонарь необходимо закрывать перед взлётом. Также есть система аварийного сброса фонаря для покидания лётчиком самолёта в полёте.
- Система управления крыльевыми бомбодержателями позволяет сбрасывать бомбы только по одной.
- Прицел имеет сдвижной светофильтр. В кабине также установлен откидной дублирующий механический прицел, который используется при повреждении основного прицела.

Основные данные и рекомендуемые положения органов управления самолётом:
1. Запуск двигателя:
- рекомендуемое положение рукояти управления смесью: автоматическое управление смесью
- рекомендуемое положение рукояти управления радиаторами: закрыто
- рекомендуемое положения рукояти управления шагом: легкий винт
- рекомендуемое положение рычага управления двигателем: 0%
- перед рулением необходимо разблокировать колесо

2. Рекомендуемые положения рукояти смеси при различных режимах полёта: автоматическое управление смесью

3.1 Рекомендуемые положения рукояти управления маслорадиаторами при различных режимах полёта:
- взлёт: открыто 100%
- набор высоты: открыто 100%
- крейсерский полёт: открыто 100% (зимой: открыто 50%)
- бой: открыто 50%

3.2 Рекомендуемые положения рукояти управления водорадиаторами при различных режимах полёта:
- взлёт: открыто 100%
- набор высоты: открыто 100%
- крейсерский полёт: открыто 100% (зимой закрыть при необходимости)
- бой: открыто 50%

4. Ориентировочный расход топлива на различных режимах работы на высоте 2000 м:
- крейсерский режим работы двигателя: 5,7 л/мин
- боевой режим работы двигателя: 6,8 л/мин
